커스텀 데이터에 객체탐기지(object detection)를 훈련시키고 싶으면 어떻게 해야하나?
SS 알고리즘을 어떻게 훈련시켜야 하나?
SS 알고리즘을 이용하면 객체 탐지에 어떤 영향을 미치나?
이번 튜토리얼을 통해 이러한 질문들에 답을 해보도록 하겠다.
목 차:
RCNN 객체 탐지기를 구현하기 위한 순서
예시 데이터셋 탐색 및 파일 구조 소개
설정(configuration) 파일과 객체 탐지 정확도를 측정해줄 유틸리티 함수 IoU (Intersection over Union) 살펴보기
SS 알고리즘을 적용하여 객체 탐지기 데이터셋 구축 (후처리 로직을 같이 사용하면 인풋 이미지에서 우리가 원하는 대상이 포함되어있는지 여부를 알려줄 것임)
이렇게 얻은 regions를 훈련 데이터로 사용하여 이미지넷에 미세조정된 MobileNet에 넣어 데이터셋에 있는 객체를 분류 및 탐지할 것이다. (+ 시각화도 할 예정)
가. RCNN Object Detector를 구현하기 위한 순서
<그림1. RCNN 객체 탐지기 구현하는 전체적인 과정> 1. SS 알고리즘을 통해 객체 탐지를 위한 데이터셋 구축 2. 해당 데이터셋에 분류 모델을 미세조정 3. 추론 과정의 일부로 SS 알고리즘을 인풋 이미지에 적용 4. 훈련된 모델을 활용하여 각 후보 지역에 대해 예측 실시 5. NMS 적용 6. 최종적으로 객체 탐지 결과 반환
RCNN 객체 탐지기를 구현하는 것은 여러 순서를 거쳐야 하는 복잡한 과정이다.
선행되어야 할 지식: (1) SS 알고리즘 작동 방법, (2) 객체 탐지기에서 RPN의 역할, (3) 모델 미세조정 방법
위 그림에 표시된 6단계 순서대로 RCNN 객체 탐지기를 구현할 수 있다.
나. 예시 데이터셋 탐색
그림2. Dat Tran. (dat-tran.com)이 제시한 라쿤 데이터셋
200개의 이미지에 217마리의 라쿤 있음. (한 이미지에는 여러 마리의 라쿤이 있을 수 있음)
다. 파일구조 소개
<그림 2. 파일 구조>
raccoons 폴더 아래에 있는 파일들은 (annotations, images)는 Dat Tran이 만든 것인데, build_dataset.py이 만들어낸 dataset 폴더 아래에 있는 파일들과 헷갈리면 안된다. dataset 폴더 아래에 있는 것들은 MobileNet V2 모델을 미세조정하여 라쿤 분류기를 만들기 위해 준비된 것이다. (raccoons 파일: http://github.com/datitran/raccoon_dataset)
다음은 IoU를 구현한 코드이다 (pyimagesearch 경로 아래에 있는 iou.py 파일):
iou.py
compute_iou 함수는 두 파라미터(boxA, boxB)를 받는다. boxA는 정답 박스이고, boxB는 예측된 바운딩 박스이다. 파라미터의 순서는 계산 상 무의미하다. (참고: boxA 요소(startX, startY, endX, endY), boxB 마찬가지)
각 바운딩 박스의 우측 상단 지점과 좌측 하단 지점의 좌표(x, y)를 구한다 (3-6). 이 좌표를 이용해서 우리는 겹치는 부분(9, 공식의 분자)과 두 박스의 각 크기를 구해 (13-14) IoU를 계산할 수 있다 (19).
바. 본격적인 RCNN 객체 탐지기 구현
(Step 1) 객체 탐지를 위한 데이터셋 구축
<그림3 데이터셋 구축> 1. raccoons 데이터 이미지의 경로를 인풋으로 받아 2. 데이터셋에 있는 이미지에 대해 반복문 수행 2a. 인풋 이미지 로드 2b. 이미지 로드 및 바운딩 박스 파싱 3. 인풋 이미지에 대해 SS 알고리즘 수행 4. 정답(groud-truth) 이미지와 충분히 겹치는 바운딩 박스 확인 5. 정답과 겹치는 부분과 안 겹치는 부분을 저장
RCNN 객체 탐지기를 만들기 전에 먼저 데이터셋을 구축해야 한다. (그림 1의 첫번째 단계)
build_dataset.py 스크립트는 그림 3의 과정을 수행하여 데이터셋을 만든다.
build_dataset.py
하위 폴더에 있는 모듈을 임포트 하고 (2-3), 필요한 도구들(BeautifulSoup, imutils, cv2 등)을 가져온다.
다음으로 라쿤 이미지를 담을 두 경로를 만들어준다 (10-13):
build_dataset.py
raccoons/images 경로에 있는 이미지 리스트를 imagePaths 변수에 담는다(16).
라쿤이 있는 이미지와 라쿤이 없는 이미지의 개수를 기록할 변수 두 개를 초기화한다(20-21).다음으로 imagePaths에 대한 반복문을 실행한다:
LabelBinarizer & to_categorical: 클래스 레이블에 대한 원핫인코딩을 하기 위해 사용
train_test_split: 데이터셋을 훈련셋과 테스트셋으로 나눠줌
classification_report: 모델의 평가 결과를 통계적으로 요약해줌
matplotlib: 정확도/손실 곡선을 그려줄 도구
임포팅이 끝났으니 cmd 아규먼트를 파싱하고 하이퍼파라미터를 설정해주자:
fine_tune_rcnn.py
--plot 아규먼트는 정확도/손실 도식에 대한 경로를 정의해준다 (27-30)
다음으로 우리는 초기 학습률(initial learning rate), 훈련 에포크(training epochs), 배치 크기(batch size)등 같은 훈련 하이퍼파라미터를 설정해준다 (34-36).
데이터셋을 불러오는 것은 간단하다:
fine_tune_rcnn.py
우리의 새로운 데이터가 config.BASE_PATH에 정의된 경로에 저장되는 점을 상기하자. 41에선 베이스 경로 및 하위 경로에 있는 모든 imagePaths를 가져온다.
거기로부터 data와 labels 리스트를 꾸려나가려고 하는데 (42-43), imagePaths에 대한 반복문을 실시한다:
특정 이미지의 클래스 레이블 label을 경로로부터 직접적으로 추출한다 (48)
이미지를 로딩하고 전처리하는데 MobileNet V2에 맞는 인풋 차원을 설정한다 (51-53)
image와 label을 data와 labels 리스트에 추가한다 (56-57)
데이터를 준비하기 위해 몇 가지 더 해야 할 것이 있다:
fine_tune_rcnn.py
여기에선 다음과 같은 처리를 한다:
data와 label 리스트를 넘파이 배열로 변환하고 (60-61)
labels를 원핫인코딩하고 (64-66)
훈련셋과 테스트셋으로 분리하고 (70-71)
이미지를 랜덤하게 변형하여 모델의 일반화 성능을 향상시키기 위해 데이터 증강 객체를 초기화한다 (74-81)
데이터가 준비되었기 때문에 MobileNet V2를 미세조정하도록 하자:
fine_tune_rcnn.py
MobileNet V2가 미세조정되도록 하려면 다음과 같이 해야 한다:
이미지넷 데이터셋에 사전 훈련된 MobileNet을 로드하는데 완전연결(fully-connect)층은 뺀다
새로운 완전연결층을 만든다
새로운 완전연결층을 기반층인 MobileNet에 연결하여 우리의 model을 만든다
기반층인 MobileNet을 동결하여 훈련이 안 되도록 설정한다.
이 코드 블록에서 한 것이 무엇인지 살펴보도록 하자. 우리 모델의 기반층인 MobileNet은 사전훈련된 가중치가 있고 이는 동결되었다. 우리는 우리 모델의 머리(head)부분만 훈련시킬 것이다. 우리의 머리 부분은 raccoon과 no_raccoon 클래스에 대응하는 2개의 출력을 가진 Softmax 분류기이다.
현재까지, 우리는 데이터를 로드했고, 데이터 증강 객체를 초기화했고, 미세조정을 위한 준비를 마쳤다. 이제는 모델을 미세조정할 차례이다.
fine_tune_rcnn.py
먼저 모델을 binary crossentropy 로스에 대한 Adam 옵티마이저로 컴파일한다.
※ 주 의: 만약 이 코드를 3개 이상의 클래스에 대해 훈련하기 위해 사용하고 있다면 다음과 같이 하도록 한다: (1) 로스를 "categorical_crossentropy"로 사용하고 (109-110), (2) 클래스 개수에 맞게 Softmax 분류기의 출력을 조정하도록 한다 (95).
정리하자면 우리는 객체 탐지를 하기 위해 SS 알고리즘으로 만들어진 지역후보들에 대해서 분류기를 사용했다. boxes는 원본 인풋 --image (raccoon일수도 있고 no_raccoon일수도 있음)에 대한 바운딩 박스의 위치(=좌표) 정보를 담고 있다. 이제 남은 코드는 예측한 라쿤 바운딩 박스의 위치와 관련된 레이블을 원본 이미지에 표시해주는 것이다.
no_raccoon에 대한 결과는 버리고 raccoon 결과만 남기도록 하자:
detect_object_rcnn.py
이를 하기 위해 다음과 같이 하였다:
raccoon에 대해서 양성으로 나온 예측을 모두 추출하고 (72-73)
인덱스를 이용하여 바운딩박스와 클래스 레이블에 대한 확률값을 추출하고 (77-78)
최소 확률값을 지정하여 결과값을 걸러내었다 (82-84).
NMS를 적용하기 이전을 시각화해보자:
detect_object_rcnn.py
바운딩박스와 확률값에 대한 반복문에서 (90) 다음을 수행하였다:
바운딩박스의 좌표를 추출하고 (92)
바운딩박스에 대한 직사각형을 그리고 (93-94)
레이블과 확률값을 text를 이용해 바운딩박스의 좌측상단에 표기하였다 (95-98)
NMS를 적용한 이후를 시각화해보자:
detect_object_rcnn.py
NMS를 적용하여 객체 주위에 여러 겹쳐있는 직사각형을 효과적으로 제거하였다 (104).
107-119에서 바운딩 박스, 레이블, 확률을 표시하였다.
이것으로 기초적인 R-CNN 객체 탐지기를 구현은 완성되었다!
새로운 이미지에 대해 예측 실시
cmd에서 다음과 같이 실행해보자:
cmd
다음과 같은 결과를 확인할 수 있다:
NMS 적용 전NMS 적용 후
나머지 raccoon_02.jpg 및 raccoon_03.jpg에 대해서 똑같이 실행해볼 수 있다.
# import the necessary packages
import os
# define the base path to the *original* input dataset and then use
# the base path to derive the image and annotations directories
ORIG_BASE_PATH = "raccoons"
ORIG_IMAGES = os.path.sep.join([ORIG_BASE_PATH, "images"])
ORIG_ANNOTS = os.path.sep.join([ORIG_BASE_PATH, "annotations"])
# define the base path to the *new* dataset after running our dataset
# builder scripts and then use the base path to derive the paths to
# our output class label directories
BASE_PATH = "dataset"
POSITVE_PATH = os.path.sep.join([BASE_PATH, "raccoon"])
NEGATIVE_PATH = os.path.sep.join([BASE_PATH, "no_raccoon"])
# define the number of max proposals used when running selective
# search for (1) gathering training data and (2) performing inference
MAX_PROPOSALS = 2000
MAX_PROPOSALS_INFER = 200
# define the maximum number of positive and negative images to be
# generated from each image
MAX_POSITIVE = 30
MAX_NEGATIVE = 10
# initialize the input dimensions to the network
INPUT_DIMS = (224, 224)
# define the path to the output model and label binarizer
MODEL_PATH = "raccoon_detector.h5"
ENCODER_PATH = "label_encoder.pickle"
# define the minimum probability required for a positive prediction
# (used to filter out false-positive predictions)
MIN_PROBA = 0.99
def compute_iou(boxA, boxB):
# determine the (x, y)-coordinates of the intersection rectangle
xA = max(boxA[0], boxB[0])
yA = max(boxA[1], boxB[1])
xB = min(boxA[2], boxB[2])
yB = min(boxA[3], boxB[3])
# compute the area of intersection rectangle
interArea = max(0, xB - xA + 1) * max(0, yB - yA + 1)
# compute the area of both the prediction and ground-truth
# rectangles
boxAArea = (boxA[2] - boxA[0] + 1) * (boxA[3] - boxA[1] + 1)
boxBArea = (boxB[2] - boxB[0] + 1) * (boxB[3] - boxB[1] + 1)
# compute the intersection over union by taking the intersection
# area and dividing it by the sum of prediction + ground-truth
# areas - the intersection area
iou = interArea / float(boxAArea + boxBArea - interArea)
# return the intersection over union value
return iou
# import the necessary packages
from pyimagesearch.iou import compute_iou
from pyimagesearch import config
from bs4 import BeautifulSoup
from imutils import paths
import cv2
import os
# loop over the output positive and negative directories
for dirPath in (config.POSITVE_PATH, config.NEGATIVE_PATH):
# if the output directory does not exist yet, create it
if not os.path.exists(dirPath):
os.makedirs(dirPath)
# grab all image paths in the input images directory
imagePaths = list(paths.list_images(config.ORIG_IMAGES))
# initialize the total number of positive and negative images we have
# saved to disk so far
totalPositive = 0
totalNegative = 0
# loop over the image paths
for (i, imagePath) in enumerate(imagePaths):
# show a progress report
print("[INFO] processing image {}/{}...".format(i + 1,
len(imagePaths)))
# extract the filename from the file path and use it to derive
# the path to the XML annotation file
filename = imagePath.split(os.path.sep)[-1]
filename = filename[:filename.rfind(".")]
annotPath = os.path.sep.join([config.ORIG_ANNOTS,
"{}.xml".format(filename)])
# load the annotation file, build the soup, and initialize our
# list of ground-truth bounding boxes
contents = open(annotPath).read()
soup = BeautifulSoup(contents, "html.parser")
gtBoxes = []
# extract the image dimensions
w = int(soup.find("width").string)
h = int(soup.find("height").string)
# loop over all 'object' elements
for o in soup.find_all("object"):
# extract the label and bounding box coordinates
label = o.find("name").string
xMin = int(o.find("xmin").string)
yMin = int(o.find("ymin").string)
xMax = int(o.find("xmax").string)
yMax = int(o.find("ymax").string)
# truncate any bounding box coordinates that may fall
# outside the boundaries of the image
xMin = max(0, xMin)
yMin = max(0, yMin)
xMax = min(w, xMax)
yMax = min(h, yMax)
# update our list of ground-truth bounding boxes
gtBoxes.append((xMin, yMin, xMax, yMax))
# load the input image from disk
image = cv2.imread(imagePath)
# run selective search on the image and initialize our list of
# proposed boxes
ss = cv2.ximgproc.segmentation.createSelectiveSearchSegmentation()
ss.setBaseImage(image)
ss.switchToSelectiveSearchFast()
rects = ss.process()
proposedRects= []
# loop over the rectangles generated by selective search
for (x, y, w, h) in rects:
# convert our bounding boxes from (x, y, w, h) to (startX,
# startY, startX, endY)
proposedRects.append((x, y, x + w, y + h))
# initialize counters used to count the number of positive and
# negative ROIs saved thus far
positiveROIs = 0
negativeROIs = 0
# loop over the maximum number of region proposals
for proposedRect in proposedRects[:config.MAX_PROPOSALS]:
# unpack the proposed rectangle bounding box
(propStartX, propStartY, propEndX, propEndY) = proposedRect
# loop over the ground-truth bounding boxes
for gtBox in gtBoxes:
# compute the intersection over union between the two
# boxes and unpack the ground-truth bounding box
iou = compute_iou(gtBox, proposedRect)
(gtStartX, gtStartY, gtEndX, gtEndY) = gtBox
# initialize the ROI and output path
roi = None
outputPath = None
# check to see if the IOU is greater than 70% *and* that
# we have not hit our positive count limit
if iou > 0.7 and positiveROIs <= config.MAX_POSITIVE:
# extract the ROI and then derive the output path to
# the positive instance
roi = image[propStartY:propEndY, propStartX:propEndX]
filename = "{}.png".format(totalPositive)
outputPath = os.path.sep.join([config.POSITVE_PATH,
filename])
# increment the positive counters
positiveROIs += 1
totalPositive += 1
# determine if the proposed bounding box falls *within*
# the ground-truth bounding box
fullOverlap = propStartX >= gtStartX
fullOverlap = fullOverlap and propStartY >= gtStartY
fullOverlap = fullOverlap and propEndX <= gtEndX
fullOverlap = fullOverlap and propEndY <= gtEndY
# check to see if there is not full overlap *and* the IoU
# is less than 5% *and* we have not hit our negative
# count limit
if not fullOverlap and iou < 0.05 and \
negativeROIs <= config.MAX_NEGATIVE:
# extract the ROI and then derive the output path to
# the negative instance
roi = image[propStartY:propEndY, propStartX:propEndX]
filename = "{}.png".format(totalNegative)
outputPath = os.path.sep.join([config.NEGATIVE_PATH,
filename])
# increment the negative counters
negativeROIs += 1
totalNegative += 1
# check to see if both the ROI and output path are valid
if roi is not None and outputPath is not None:
# resize the ROI to the input dimensions of the CNN
# that we'll be fine-tuning, then write the ROI to
# disk
roi = cv2.resize(roi, config.INPUT_DIMS,
interpolation=cv2.INTER_CUBIC)
cv2.imwrite(outputPath, roi)
# import the necessary packages
from pyimagesearch import config
from tensorflow.keras.preprocessing.image import ImageDataGenerator
from tensorflow.keras.applications import MobileNetV2
from tensorflow.keras.layers import AveragePooling2D
from tensorflow.keras.layers import Dropout
from tensorflow.keras.layers import Flatten
from tensorflow.keras.layers import Dense
from tensorflow.keras.layers import Input
from tensorflow.keras.models import Model
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.applications.mobilenet_v2 import preprocess_input
from tensorflow.keras.preprocessing.image import img_to_array
from tensorflow.keras.preprocessing.image import load_img
from tensorflow.keras.utils import to_categorical
from sklearn.preprocessing import LabelBinarizer
from sklearn.model_selection import train_test_split
from sklearn.metrics import classification_report
from imutils import paths
import matplotlib.pyplot as plt
import numpy as np
import argparse
import pickle
import os
# construct the argument parser and parse the arguments
ap = argparse.ArgumentParser()
ap.add_argument("-p", "--plot", type=str, default="plot.png",
help="path to output loss/accuracy plot")
args = vars(ap.parse_args())
# initialize the initial learning rate, number of epochs to train for,
# and batch size
INIT_LR = 1e-4
EPOCHS = 5
BS = 32
# grab the list of images in our dataset directory, then initialize
# the list of data (i.e., images) and class labels
print("[INFO] loading images...")
imagePaths = list(paths.list_images(config.BASE_PATH))
data = []
labels = []
# loop over the image paths
for imagePath in imagePaths:
# extract the class label from the filename
label = imagePath.split(os.path.sep)[-2]
# load the input image (224x224) and preprocess it
image = load_img(imagePath, target_size=config.INPUT_DIMS)
image = img_to_array(image)
image = preprocess_input(image)
# update the data and labels lists, respectively
data.append(image)
labels.append(label)
# convert the data and labels to NumPy arrays
data = np.array(data, dtype="float32")
labels = np.array(labels)
# perform one-hot encoding on the labels
lb = LabelBinarizer()
labels = lb.fit_transform(labels)
labels = to_categorical(labels)
# partition the data into training and testing splits using 75% of
# the data for training and the remaining 25% for testing
(trainX, testX, trainY, testY) = train_test_split(data, labels,
test_size=0.20, stratify=labels, random_state=42)
# construct the training image generator for data augmentation
aug = ImageDataGenerator(
rotation_range=20,
zoom_range=0.15,
width_shift_range=0.2,
height_shift_range=0.2,
shear_range=0.15,
horizontal_flip=True,
fill_mode="nearest")
# load the MobileNetV2 network, ensuring the head FC layer sets are
# left off
baseModel = MobileNetV2(weights="imagenet", include_top=False,
input_tensor=Input(shape=(224, 224, 3)))
# construct the head of the model that will be placed on top of the
# the base model
headModel = baseModel.output
headModel = AveragePooling2D(pool_size=(7, 7))(headModel)
headModel = Flatten(name="flatten")(headModel)
headModel = Dense(128, activation="relu")(headModel)
headModel = Dropout(0.5)(headModel)
headModel = Dense(2, activation="softmax")(headModel)
# place the head FC model on top of the base model (this will become
# the actual model we will train)
model = Model(inputs=baseModel.input, outputs=headModel)
# loop over all layers in the base model and freeze them so they will
# *not* be updated during the first training process
for layer in baseModel.layers:
layer.trainable = False
# compile our model
print("[INFO] compiling model...")
opt = Adam(lr=INIT_LR)
model.compile(loss="binary_crossentropy", optimizer=opt,
metrics=["accuracy"])
# train the head of the network
print("[INFO] training head...")
H = model.fit(
aug.flow(trainX, trainY, batch_size=BS),
steps_per_epoch=len(trainX) // BS,
validation_data=(testX, testY),
validation_steps=len(testX) // BS,
epochs=EPOCHS)

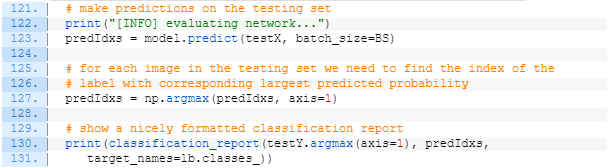

# make predictions on the testing set
print("[INFO] evaluating network...")
predIdxs = model.predict(testX, batch_size=BS)
# for each image in the testing set we need to find the index of the
# label with corresponding largest predicted probability
predIdxs = np.argmax(predIdxs, axis=1)
# show a nicely formatted classification report
print(classification_report(testY.argmax(axis=1), predIdxs,
target_names=lb.classes_))
# serialize the model to disk
print("[INFO] saving mask detector model...")
model.save(config.MODEL_PATH, save_format="h5")
# serialize the label encoder to disk
print("[INFO] saving label encoder...")
f = open(config.ENCODER_PATH, "wb")
f.write(pickle.dumps(lb))
f.close()
# plot the training loss and accuracy
N = EPOCHS
plt.style.use("ggplot")
plt.figure()
plt.plot(np.arange(0, N), H.history["loss"], label="train_loss")
plt.plot(np.arange(0, N), H.history["val_loss"], label="val_loss")
plt.plot(np.arange(0, N), H.history["accuracy"], label="train_acc")
plt.plot(np.arange(0, N), H.history["val_accuracy"], label="val_acc")
plt.title("Training Loss and Accuracy")
plt.xlabel("Epoch #")
plt.ylabel("Loss/Accuracy")
plt.legend(loc="lower left")
plt.savefig(args["plot"])
# import the necessary packages
from pyimagesearch.nms import non_max_suppression
from pyimagesearch import config
from tensorflow.keras.applications.mobilenet_v2 import preprocess_input
from tensorflow.keras.preprocessing.image import img_to_array
from tensorflow.keras.models import load_model
import numpy as np
import argparse
import imutils
import pickle
import cv2
# construct the argument parser and parse the arguments
ap = argparse.ArgumentParser()
ap.add_argument("-i", "--image", required=True,
help="path to input image")
args = vars(ap.parse_args())
# load the our fine-tuned model and label binarizer from disk
print("[INFO] loading model and label binarizer...")
model = load_model(config.MODEL_PATH)
lb = pickle.loads(open(config.ENCODER_PATH, "rb").read())
# load the input image from disk
image = cv2.imread(args["image"])
image = imutils.resize(image, width=500)
# run selective search on the image to generate bounding box proposal
# regions
print("[INFO] running selective search...")
ss = cv2.ximgproc.segmentation.createSelectiveSearchSegmentation()
ss.setBaseImage(image)
ss.switchToSelectiveSearchFast()
rects = ss.process()
# initialize the list of region proposals that we'll be classifying
# along with their associated bounding boxes
proposals = []
boxes = []
# loop over the region proposal bounding box coordinates generated by
# running selective search
for (x, y, w, h) in rects[:config.MAX_PROPOSALS_INFER]:
# extract the region from the input image, convert it from BGR to
# RGB channel ordering, and then resize it to the required input
# dimensions of our trained CNN
roi = image[y:y + h, x:x + w]
roi = cv2.cvtColor(roi, cv2.COLOR_BGR2RGB)
roi = cv2.resize(roi, config.INPUT_DIMS,
interpolation=cv2.INTER_CUBIC)
# further preprocess the ROI
roi = img_to_array(roi)
roi = preprocess_input(roi)
# update our proposals and bounding boxes lists
proposals.append(roi)
boxes.append((x, y, x + w, y + h))
# convert the proposals and bounding boxes into NumPy arrays
proposals = np.array(proposals, dtype="float32")
boxes = np.array(boxes, dtype="int32")
print("[INFO] proposal shape: {}".format(proposals.shape))
# classify each of the proposal ROIs using fine-tuned model
print("[INFO] classifying proposals...")
proba = model.predict(proposals)
# find the index of all predictions that are positive for the
# "raccoon" class
print("[INFO] applying NMS...")
labels = lb.classes_[np.argmax(proba, axis=1)]
idxs = np.where(labels == "raccoon")[0]
# use the indexes to extract all bounding boxes and associated class
# label probabilities associated with the "raccoon" class
boxes = boxes[idxs]
proba = proba[idxs][:, 1]
# further filter indexes by enforcing a minimum prediction
# probability be met
idxs = np.where(proba >= config.MIN_PROBA)
boxes = boxes[idxs]
proba = proba[idxs]
# clone the original image so that we can draw on it
clone = image.copy()
# loop over the bounding boxes and associated probabilities
for (box, prob) in zip(boxes, proba):
# draw the bounding box, label, and probability on the image
(startX, startY, endX, endY) = box
cv2.rectangle(clone, (startX, startY), (endX, endY),
(0, 255, 0), 2)
y = startY - 10 if startY - 10 > 10 else startY + 10
text= "Raccoon: {:.2f}%".format(prob * 100)
cv2.putText(clone, text, (startX, y),
cv2.FONT_HERSHEY_SIMPLEX, 0.45, (0, 255, 0), 2)
# show the output after *before* running NMS
cv2.imshow("Before NMS", clone)
# run non-maxima suppression on the bounding boxes
boxIdxs = non_max_suppression(boxes, 0.1)
# loop over the bounding box indexes
for i in range(len(boxIdxs)):
# draw the bounding box, label, and probability on the image
(startX, startY, endX, endY) = boxes[i]
cv2.rectangle(image, (startX, startY), (endX, endY),
(0, 255, 0), 2)
y = startY - 10 if startY - 10 > 10 else startY + 10
text= "Raccoon: {:.2f}%".format(proba[i] * 100)
cv2.putText(image, text, (startX, y),
cv2.FONT_HERSHEY_SIMPLEX, 0.45, (0, 255, 0), 2)
# show the output image *after* running NMS
cv2.imshow("After NMS", image)
cv2.waitKey(0)
# import the necessary packages
import numpy as np
# Felzenszwalb et al.
def non_max_suppression(boxes, overlapThresh):
# if there are no boxes, return an empty list
if len(boxes) == 0:
return []
# initialize the list of picked indexes
pick = []
# grab the coordinates of the bounding boxes
x1 = boxes[:,0]
y1 = boxes[:,1]
x2 = boxes[:,2]
y2 = boxes[:,3]
# compute the area of the bounding boxes and sort the bounding
# boxes by the bottom-right y-coordinate of the bounding box
area = (x2 - x1 + 1) * (y2 - y1 + 1)
idxs = np.argsort(y2)
# keep looping while some indexes still remain in the indexes
# list
while len(idxs) > 0:
# grab the last index in the indexes list, add the index
# value to the list of picked indexes, then initialize
# the suppression list (i.e. indexes that will be deleted)
# using the last index
last = len(idxs) - 1
i = idxs[last]
pick.append(i)
suppress = [last]
# loop over all indexes in the indexes list
for pos in range(0, last):
# grab the current index
j = idxs[pos]
# find the largest (x, y) coordinates for the start of
# the bounding box and the smallest (x, y) coordinates
# for the end of the bounding box
xx1 = max(x1[i], x1[j])
yy1 = max(y1[i], y1[j])
xx2 = min(x2[i], x2[j])
yy2 = min(y2[i], y2[j])
# compute the width and height of the bounding box
w = max(0, xx2 - xx1 + 1)
h = max(0, yy2 - yy1 + 1)
# compute the ratio of overlap between the computed
# bounding box and the bounding box in the area list
overlap = float(w * h) / area[j]
# if there is sufficient overlap, suppress the
# current bounding box
if overlap > overlapThresh:
suppress.append(pos)
# delete all indexes from the index list that are in the
# suppression list
idxs = np.delete(idxs, suppress)
# return only the bounding boxes that were picked
return boxes[pick]
# import the necessary packages
import numpy as np
# Malisiewicz et al.
def non_max_suppression_fast(boxes, overlapThresh):
# if there are no boxes, return an empty list
if len(boxes) == 0:
return []
# if the bounding boxes integers, convert them to floats --
# this is important since we'll be doing a bunch of divisions
if boxes.dtype.kind == "i":
boxes = boxes.astype("float")
# initialize the list of picked indexes
pick = []
# grab the coordinates of the bounding boxes
x1 = boxes[:,0]
y1 = boxes[:,1]
x2 = boxes[:,2]
y2 = boxes[:,3]
# compute the area of the bounding boxes and sort the bounding
# boxes by the bottom-right y-coordinate of the bounding box
area = (x2 - x1 + 1) * (y2 - y1 + 1)
idxs = np.argsort(y2)
# keep looping while some indexes still remain in the indexes
# list
while len(idxs) > 0:
# grab the last index in the indexes list and add the
# index value to the list of picked indexes
last = len(idxs) - 1
i = idxs[last]
pick.append(i)
# find the largest (x, y) coordinates for the start of
# the bounding box and the smallest (x, y) coordinates
# for the end of the bounding box
xx1 = np.maximum(x1[i], x1[idxs[:last]])
yy1 = np.maximum(y1[i], y1[idxs[:last]])
xx2 = np.minimum(x2[i], x2[idxs[:last]])
yy2 = np.minimum(y2[i], y2[idxs[:last]])
# compute the width and height of the bounding box
w = np.maximum(0, xx2 - xx1 + 1)
h = np.maximum(0, yy2 - yy1 + 1)
# compute the ratio of overlap
overlap = (w * h) / area[idxs[:last]]
# delete all indexes from the index list that have
idxs = np.delete(idxs, np.concatenate(([last],
np.where(overlap > overlapThresh)[0])))
# return only the bounding boxes that were picked using the
# integer data type
return boxes[pick].astype("int")
